どこでも喫煙ブース

吸う人・吸わない人・近隣環境にも優しくこれからの喫煙対策のデフォルトへ。

クリーンユニットに待望のハイパワーモデル登場

周辺環境に合わせた対応能力

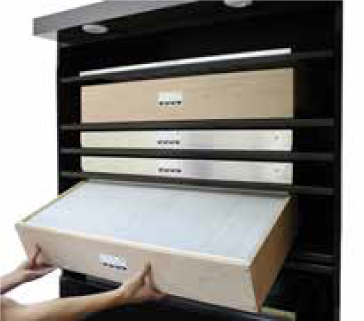

フィルターはトレイ・マウント方式で交換・追加が簡単

野外排気における近隣の苦情に対しフィルターの増設が多額の工事なしに可能。
各フィルター(プレフィルター・HEPAフィルター・活性炭フィルター)を棚に差し込む事で簡単に設置可能。

最大3960㎥/hの送風機駆動をAC100V電源で実現

野外排気における配管の風力低下に対して、ブースの出入り口風速0.2/sの確保に有効。
高性能5層フィルターを介しても吸気能力1683㎥/hの実力、出入口の風速を実測値0.2m/s以上。

優れた空気浄化能力

総揮発性有機化合物除去率 96% 以上、浮遊粉塵 0.009mg/m 以下
(5層フィルター仕様)
[ 公的試験所証明書取得済み:測定 地方独立行政法人 大阪産業技術研究所和泉センター 報告書 No.20-00069]

排気用パイプガイド標準装備 排気用配管と簡単接続

適合配管:φ250 フレキ配管
排気量参考数値

5層3層1層
1683㎥/h2088㎥/h3600㎥/h
※5層:プレフィルター1枚 HEPAフィルター2枚 活性炭フィルター2枚
 3層:プレフィルター1枚 HEPAフィルター1枚 活性炭フィルター1枚
 1層:プレフィルター1枚

特徴

多様な選択肢のあるクリーンユニット

クリーンユニット単体でも良し/ガラスブースセットでも良し

クリーンユニット単体
 既存の喫煙室との組み合わせが可能

  • 転倒防止板(標準装備)
  • 壁固定金具(オプション)
  • 広域範囲センサー (オプション)

ガラスブースセット

デザイン性と耐震設計を兼ね備えた強化ガラス厚み8mmのガラスブースとクリ ーンユニットの一体型。

耐震設計:震度6,5の揺れに耐える想定で設計してます。

クリーンユニット単体とガラスブースセットのお求め用途の違い

クリーンユニット単体をお求めになるお客様

  • 喫煙室内の臭いやタール汚れ/煙の充満を防ぎたい
  • 元々の換気扇より強力な屋外排気を行いたい
  • 休憩室などの部屋を喫煙室に変えたい

ガラスブースセットをお求めになるお客様

  • 喫煙室がなく喫煙ブースを設けたい
  • 休憩室などの室内に喫煙ブースを設けたい
  • 配置できるスペースがある
  • 高級感を意識している
  • 一般たばこ/加熱たばこ/性別専用などブースの用途を分けたい
  • フロア分煙(20歳以下立入禁止)は一般たばこの喫煙ブースのみ必須
    (フロア分煙で加熱たばこ喫煙は可能ですが、 一般たばこは喫煙専用室が必要です。)

測定結果

実測値主義のものづくり

出入口風速測定(基準 開口面すべてで0.2m/s以上)

※測定位置は、助成金適合確認を流用
 風速計【test 450-V1】を使用
 微風測定のため周辺無風時状態にて測定

浄化測定値

※測定 地方独立行政法人 大阪産業技術研究所和泉センター 報告書No.20-00069
 フィルター:5層使用

仕様

■クリーンユニット 型番SBU1200W

Made in Japan

※オプション 広範囲センサー型番:SBU-S1

ガラスブースセット

※天井の火災報知器用穴とスプリンクラー用穴は不要であれば塞ぐことも可能です。

導入実績

6人用ブース
6人用ブースワイド
2人用ブース
クリーンユニット単体
6人用ブース
6人用ブースワイド
2人用ブース
クリーンユニット単体

概観図

図面は下記よりダウンロードできます。
※下記の寸法は参考値です。施工時に幅・奥行・高さ・共に20mm程のずれが生じる可能性があります。

■2人用 型番:2-W
 ブース外床面積:1.8㎡
■ 4人用 型番:4-W
 ブース外床面積:2.7㎡
■ クリーンユニット
型番:SBU1200W
■6人用 型番:6-W
 ブース外床面積:4.2㎡
■6人用 型番:6L-W
 ブース外床面積:3.9㎡
■広範囲センサー
 型番:SBU-1
